Modell 4: Gewerbliche Rinne für maßgefertigten Rost ohne Griffkante

Speziell abgestimmte Abschlussleiste für einen präzisen und technisch sauberen Übergang zwischen Überlaufrinne und angrenzender Konstruktion.

• Widerstandsfähige Oberflächenausführung

U-Profil Alueloxiert mit einer Zusatzbeschichtung auf 25 μm.

Die Beschichtung schützt dauerhaft vor Korrosion, Witterungseinflüssen und chemischer Belastung im Poolbereich.

Warum 25 µm Eloxal sinnvoll ist

Standard innen: ~10–15 µm

Außen empfohlen: ≥20 µm

25 µm = hohe Witterungsbeständigkeit

• UV-stabil

• korrosionsfest

• weniger Fleckenbildung

• U-Profil in 2 Breiten erhältlich

L: 2 Meter
15 / 10 / 15

15 / 15 / 15

Rinnenablauf DN 110

Rinnenablauf DN 110 inkl. 87°-Bogen mit Anschlussmuffe zur Weiterleitung des Ablaufrohres. Die integrierte Bundbuchse ermöglicht eine genaue Höheneinstellung des Rinnengrundes und verfügt über eine breite Auflagefläche für eine homogene Folienanbindung.

Der Rinnenablauf ist mit einer Montageplatte ausgestattet. Beide Öffnungen sind werkseitig mit einer Schutzfolie verschweißt.

Geräuschunterdrückungssystem für lange Ablaufwege

Bei Überlaufrinnen, deren Abläufe direkt bzw. über kurze Rohrleitungen in das Ausgleichsbecken führen, ist eine zusätzliche Geräuschunterdrückung in der Regel nicht erforderlich.

Befindet sich das Ausgleichsbecken jedoch weiter vom Pool entfernt, entstehen durch die längeren Ablaufleitungen höhere Strömungs- und Ablaufgeräusche. Für diese Einbausituationen wurde unser Geräuschunterdrückungssystem entwickelt.

Die speziell entwickelte Geräuschunterdrückungsplatte reduziert störende Ablaufgeräusche in der Überlaufrinne nahezu vollständig. Sie verschließt den Ablaufbereich gezielt und sorgt durch das beidseitige Wehr für ein ruhigeres und kontrollierteres Ablaufverhalten.

Die Platte wird vor Ort an die jeweilige U-förmige Rinne angepasst und kann dadurch bei unterschiedlichsten Rinnenabläufen eingesetzt werden. Das System ist flexibel, montagefreundlich und auch nachrüstbar – eine einfache Lösung insbesondere bei längeren Leitungswegen zum Ausgleichsbecken.

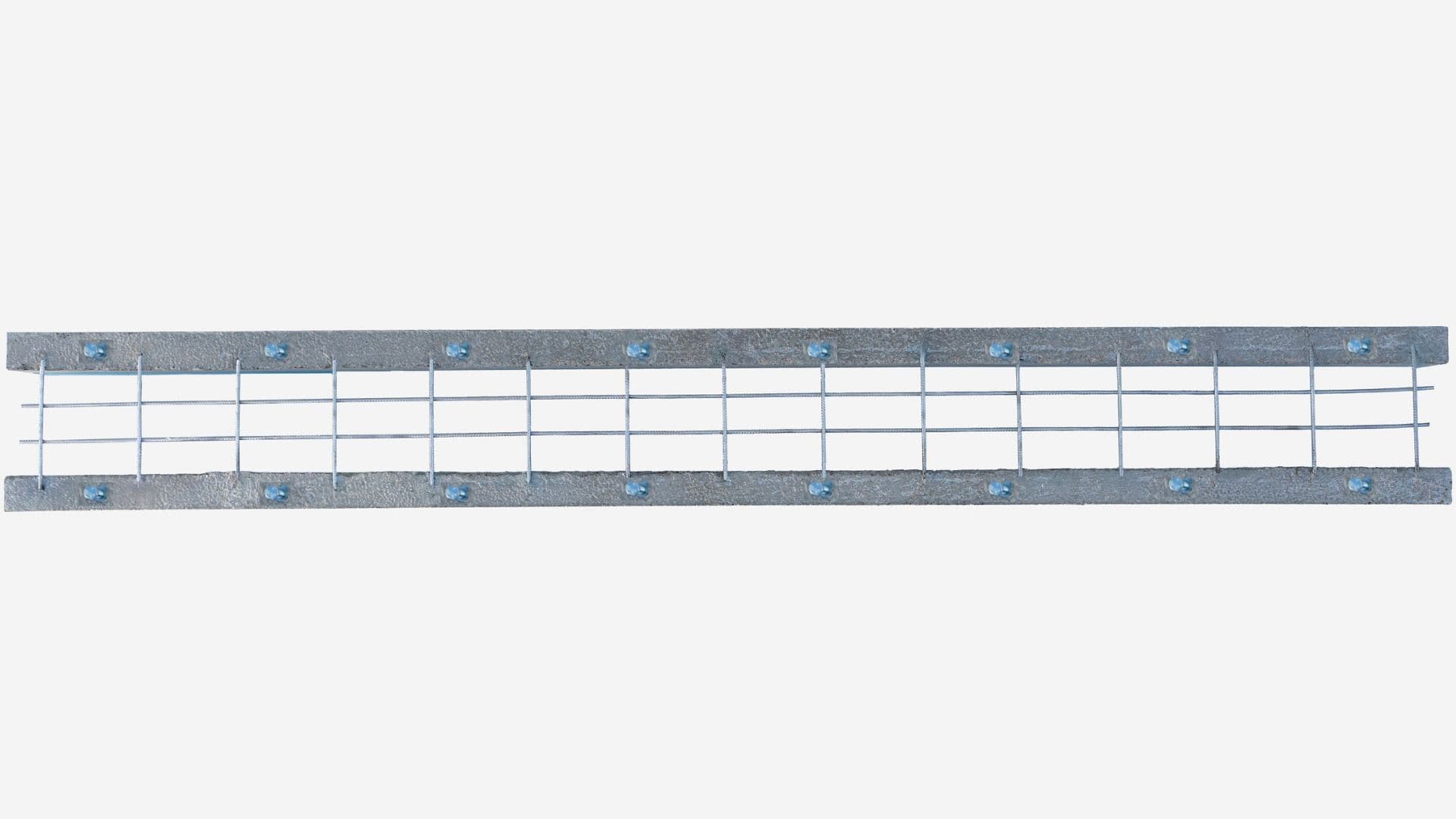

Dieses Zubehör erweitert eine Überlaufrinne auf insgesamt 16 Justierschrauben. Standardmäßig sind die Überlaufrinnen mit 4 Justierschrauben ausgestattet. Ideal geeignet für individuelle Zuschnitte.

Hinweis:

Durch dieses Zubehör wird eine bestehende Überlaufrinne mit insgesamt 16 Justierschrauben ausgestattet. Es handelt sich nicht um eine zusätzliche Überlaufrinne. Die Gesamtstückzahl der Überlaufrinnen verändert sich dadurch nicht.

für die mechanische Fixierung der Rinnenelemente am Beckenkopf

Pro Rinnenelement:

2 Stück Schrauben: HILTI HUS3_h 6 L 80

2 Stück Beilagscheiben: HILTI A10, 5/40 Zn HV200 ISO 7089

4 Stück Baustahleisen: L = 15cm, D = 8mm

Die Aqualite-Rinnen können werkseitig an allen vier Ecken mit Gehrungsschnitten (45°) ausgeführt werden.

Dabei treffen jeweils zwei Rinnenelemente mit einem rechten und einem linken Gehrungsschnitt aufeinander, sodass eine saubere und geschlossene Ecke entsteht.

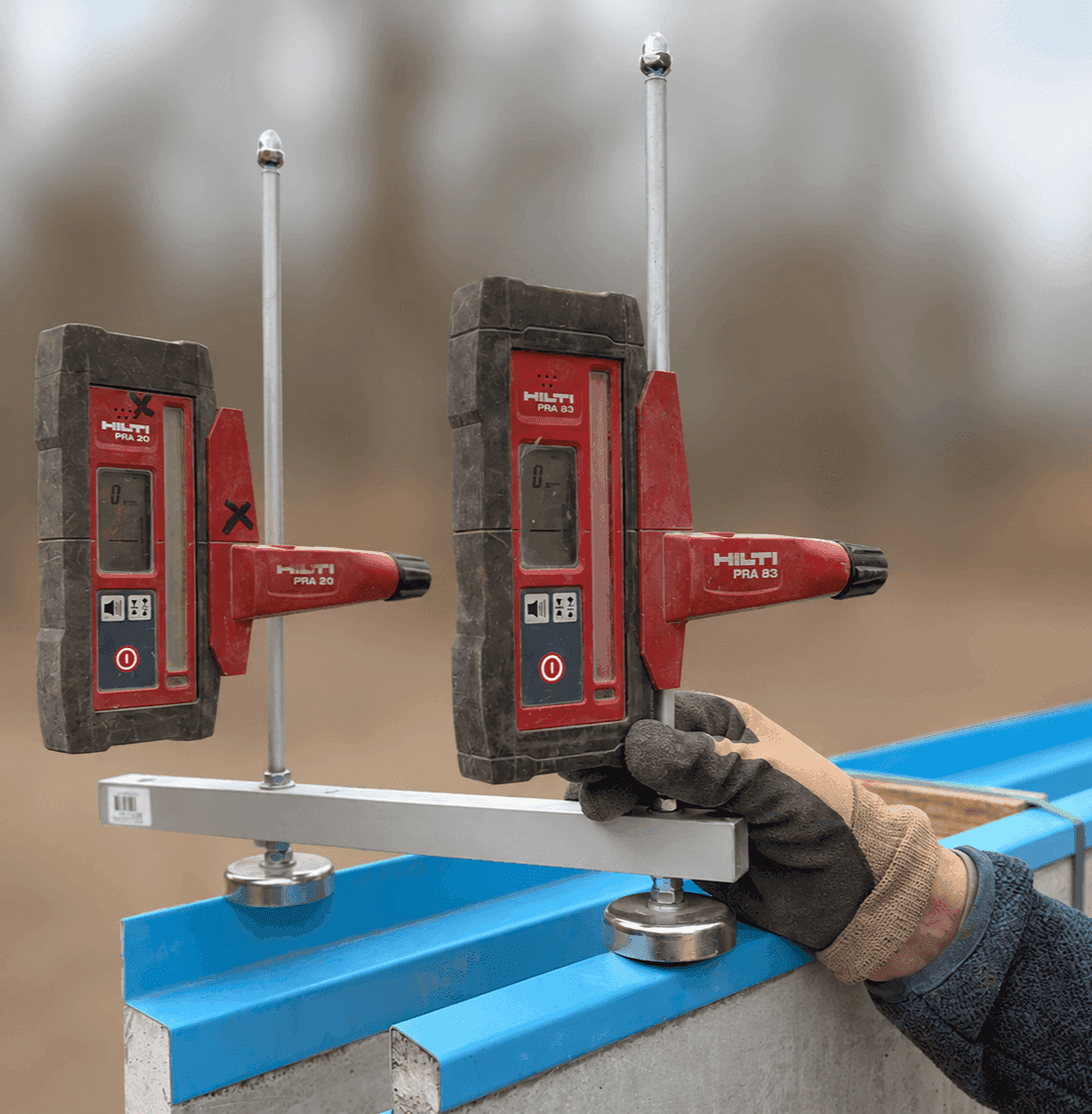

Das AQUALITE Montageset ermöglicht eine schnelle und präzise Ausrichtung der Überlaufrinne auf das gewünschte Höhenniveau. In Kombination mit den integrierten Justierschrauben der Überlaufrinne wird die millimetergenaue Montage deutlich erleichtert.

Die starken Topfmagnete sorgen für eine sichere Befestigung des Montagesets direkt an der Oberkante der Überlaufrinne. Der Empfänger des Nivelliergeräts kann dabei einfach und sicher an der Gewindestangenummantelung fixiert werden.

Lieferumfang

2 Stk. Topfmagnete M8, Ø 60 mm, Haltekraft 92 kg

2 Stk. Gewindestangen M8 inkl. Muttern, Hutmuttern, Ummantelung und Beilagscheiben

Formrohr für die Querverbindung
